Hier zeigen wir Ihnen einige Fotos und ein paar wichtige Hinweise, um die Montage der Zifferblätter einmal verallgemeinert darzustellen. Die Demontage ist nicht immer gleich. Wir liefern fast alle Produkte mit einer Fahrzeugspezifischen Anleitung aus. Die Anleitung hier ist nur als Beispiel gedacht, um zu sehen, wie einfach ein Zifferblattwechsel sein kann. Videos zur Montage gibt es hier.
Beispiel Montage Zifferblätter ( Honda Goldwing GL 1500 )
Zuerst bauen Sie das Kombiinstrument aus. Dann klipsen sie die Plexiglasabdeckung aus oder lösen vorhandene Befestigungsschrauben
Das mittlere Zifferblatt kann entnommen werden, ohne das man die Zieger entfernt. Somit gehts etwas schneller bei diesem Modell.
Wenn man die Zifferblätter später evtl. nochmal verwerten will, empfiehlt es sich, das Original mit Kreppband o.ä. vor der Zeigerdemontage vor Verkratzen zu schützen.

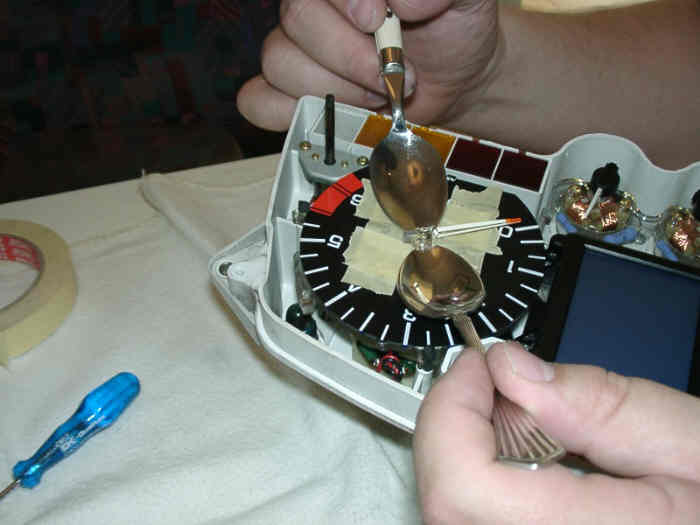

Sind Anschlagstifte vorhanden, müssen diese erst entfernt werden, so daß sich der Zeiger in einer Eichposition auspenden kann. Diese Position am Gehäuse mit einem Stift markieren. Ist kein Stift vorhanden, kann man den Zeiger einfach ohne Markierung mit Hilfe zweier Teelöffel abziehen.

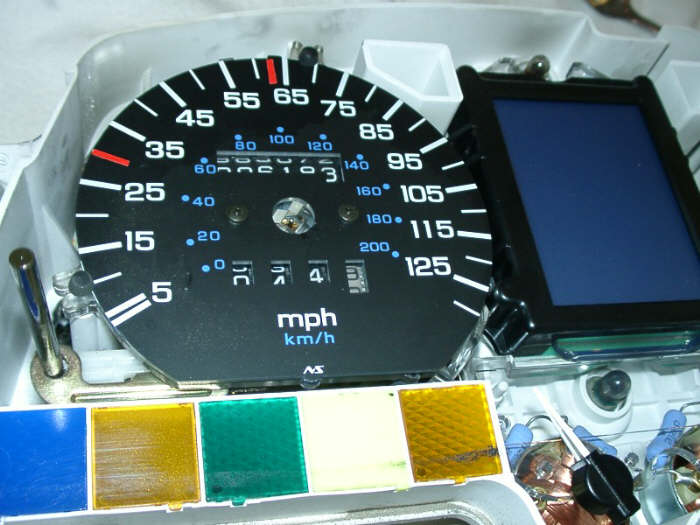

Nach dem Abziehen der Zeiger entnehmen sie die originale Tachoscheibe, indem sie die 2 Befestigungs-Schrauben herausdrehen. Die Plexiglasunterlage bleibt weiterhin in Verwendung !

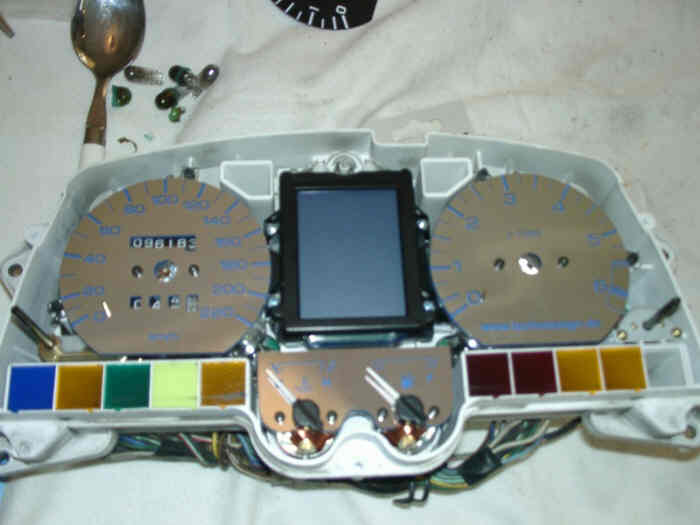

Kleben sie nun je 2 kleine Stücke des mitgelieferten Selbstklebebandes von hinten auf, vorzugsweise auf nicht durchleuchteten Stellen. Schutzfolie abziehen, Tachoscheibe fixieren und auf die Plexiglasunterlage kleben.
Nach der Montage der neuen Zifferblätter stecken sie die Zeiger wieder in der markierten Position auf. Zeiger über die Stiftposition hinwegdrehen, Stift eindrücken und Zeiger wieder gegen den Stift laufen lassen. So haben sie Ihre Vorspannung wieder erhalten
Wenn keine Stifte vorhanden sind, Zeiger bei ca. 9 Uhr aufstecken und gegen den fühlbaren Anschlag bis zur Nullposition unter Druck “draufdrehen”, bis sie gleichzeitig ca. 1mm Abstand von Unterkante Zeiger bis Oberfläche Zifferblatt sowie die Nullposition erreichen.
Sie sollten sich vor allem Zeit bei einem solchen Umbau nehmen, auch wenn bei manchen Fahrzeugen alles in einer halben Stunde erledigt ist.

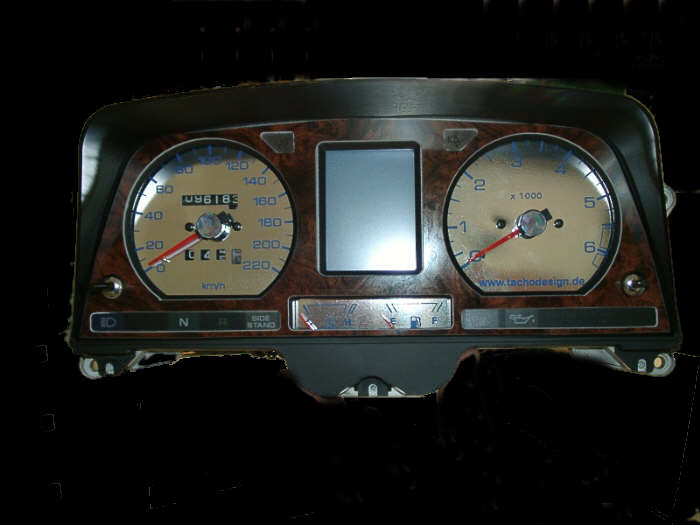

Wenn sie ordentlich gearbeitet haben, kann sich das Ergebnis sehen lassen. Sie sollten evtl. zur Kontrolle einem Freund bei Tempo 50 hinterher fahren um zu überprüfen, das sie den Zeiger auch in der richtigen Position aufgesteckt haben.
Die Fa Hylewicz übernimmt nicht die Haftung für Schäden, die bei unsachgemäßem Aus oder Einbau der Instrumente entstehen könnten.
